陕西电缆厂浅谈如何正确选择光伏发电系统专用电缆

　　1、电缆选型的相关标准和规范

　　1、DLT5044-2004中华人民共和国电力行业标准

　　2、GB50217电力工程电缆设计规范

　　二、主要技术要求

　　1、直流电源电路应采用两芯电缆，必要时可采用单芯电缆。

　　2、聚氯乙烯绝缘电缆不宜用于高温100℃以上或低温-20℃以下的地方。

　　3、直埋敷设电缆时，当电缆承受较大压力或有机械损伤危险时，应使用钢带铠装电缆。

　　4、电缆芯在最大工作电流作用下的温度不得超过根据电缆使用寿命确定的允许值。

　　5、确定电缆连续允许载流的环境温度。如果电缆敷设在空气中或电缆沟内，应取最热月日最高温度的平均值。

　　三、电缆路径的选择应符合下列规定

　　1、避免电缆受到机械外力、过热、腐蚀等危害。

　　2、在满足安全要求的情况下，使电缆更短。

　　3、便于敷设、维护。

　　4、避开要开挖施工的地方，电缆在任何敷设方式和所有路径条件下的上下左右变化部件都应满足电缆允许弯曲半径的要求。

　　四、光伏发电系统电缆的种类、特点及敷设方法

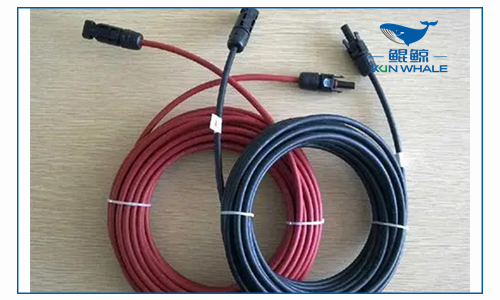

　　1、光伏专用电缆

　　光伏专用电缆PV1-F1*4mm2一般用于汇流箱。光伏电缆结构简单，使用的聚烯烃绝缘材料具有优异的耐热性、耐寒性、耐油性和耐紫外线性，可在恶劣的环境条件下使用，具有一定的机械强度。

　　2、动力电缆

　　钢带铠装阻燃交联电缆ZRC-YJV22

　　广泛应用于：汇流箱至直流柜、直流柜至逆变器、逆变器至变压器、变压器至配电装置的连接电缆、配电装置至电网的连接电缆。

　　动力电缆NH-VV

　　NH-VV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆。

　　3、控制电缆

　　ZRC-KVP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆。适用于交流额定电压450/750V及以下的控制、监控电路和保护线路。

　　4、通信电缆

　　DJYVRP2-22聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽铠装计算机专用软电缆，适用于额定电压500V及以下对抗干扰要求较高的电子计算机和自动连接电缆。

　　RVVP铜芯聚氯乙烯绝缘聚氯乙烯护套绝缘屏蔽软电缆RVVP，又称电气连接抗干扰软电缆，适用于报警、安全等需要防干扰、安全、高效数据传输的通信电缆。

　　5、射频电缆

　　实心聚乙烯绝缘聚氯乙烯护套射频同轴电缆SYV。
